Размеры перекрытия и лаг

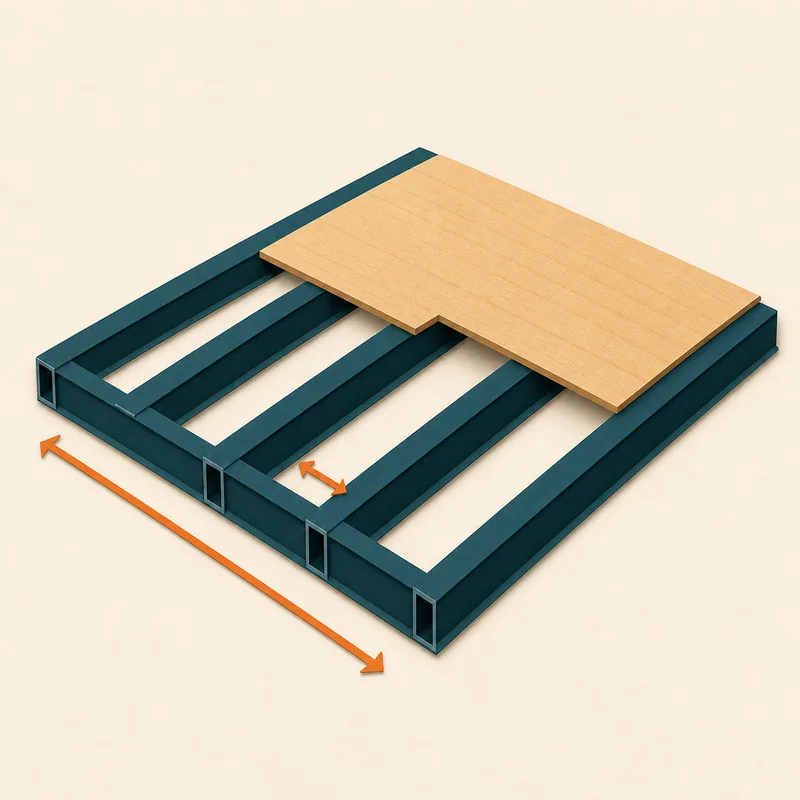

Лаги опираются двумя концами и идут поперёк пролёта. Калькулятор сам уточнит фактический шаг.

Пример нагрузки — уточните значения по своему проекту

Пролёт лаги, мЧистое расстояние между опорами. Длина помещения, мВдоль ряда лаг. Желаемый шаг, ммФактический шаг будет не больше заданного. Поперечных связей, рядовНе заменяют расчёт связей и сварки. Высота трубы, мм Ширина трубы, мм Толщина стенки, мм Предел прогиба Постоянная нагрузка, кг/м²Настил, стяжка, отделка. Полезная нагрузка, кг/м²Люди, мебель и эксплуатационный груз. Сосредоточенная нагрузка, кгКонсервативно приложена к середине одной лаги без распределения настилом.

Типовые профили

Примеры условных нагрузок

Кнопки заполняют постоянную и полезную нагрузку; это не норматив для конкретного объекта.

Какую профильную трубу выбрать

Сравнение популярных профилей при вашем пролёте, шаге и нагрузке. Высокая сторона трубы ориентирована вертикально.

Из сравниваемых минимально проходит 80×40×2 мм; проверяются площадь и 150 кг на одну лагу.

Сравнить типовые профили лаг

Это предварительная проверка отдельной лаги. Настил должен распределять нагрузку между лагами. Отдельно проверяются вибрация пола, местная потеря устойчивости стенок, отверстия, сварка, узлы опирания, поперечные связи, коррозия и фактическая марка стали. Для жилой или ответственной конструкции нужен проектировщик.

Не используйте эту схему для кровельной фермы или наклонных стропил. Для них отличаются геометрия, сбор снеговой и ветровой нагрузки и работа узлов. Откройте расчёт фермы из профильной трубы или проверку стропильной балки.

Расчёт перекрытия из профильной трубы

Этот редактор подходит для балок пола или чердачного перекрытия, когда трубы работают как отдельные лаги на двух опорах. Укажите полный пролёт, длину помещения, желаемый шаг и нагрузки на квадратный метр — результат покажет фактический шаг, количество лаг и проверку каждой трубы.

Стартовые 150 кг для точечной проверки соответствуют 1,5 кН с округлением и применяются консервативно без учёта распределения настилом. Сверьте сочетания и коэффициенты с актуальным СП 20.13330.2016, раздел 8.3 и проектом.

Как считается металлическая лага пола

Площадная нагрузка переводится в погонную по фактическому шагу, затем добавляется собственный вес трубы: q = (g + p) × s + g_трубы. Для шарнирно опёртой лаги с равномерной нагрузкой используются M = qL²/8 и f = 5qL⁴/(384EI). Отдельная сосредоточенная нагрузка ставится в середину одной лаги: M = PL/4 и f = PL³/(48EI). Профиль считается подходящим, только если проходят обе проверки по напряжению и выбранному пределу прогиба.

Что делать после проверки

Проверить отдельную балку и ориентацию Разложить лаги по хлыстам 6 или 12 м Рассчитать раскладку ОСП по лагам
