Калькулятор арматуры для монолитной плиты

Рассчитайте сетки арматуры для монолитной плиты: стержни по направлениям, хлысты, массу, нахлёсты, запас и стоимость.

Редактор арматурной сетки

Соберите ведомость арматуры для плиты

Задайте геометрию и параметры из проекта — схема, число стержней, товарные хлысты, масса и стоимость обновятся сразу.

живой расчёт

Сетки в плите

Длина плиты, мШирина плиты, мТолщина плиты, ммЗащитный слой, ммДо оси крайнего стержня.

Стержни вдоль длины

Диаметр, ммШаг поперёк, мм

Стержни вдоль ширины

Диаметр, ммШаг поперёк, мм

Закупка

Длина хлыста, мНахлёст, ммИспользуется, если сторона длиннее хлыста.Запас, %Цена, ₽/т

Ведомость по направлениям

Направление	В сетке	Длина одного	С нахлёстами	Хлысты с запасом	Масса
Вдоль длины	—	—	—	—	—
Вдоль ширины	—	—	—	—	—

Чистая длина—

Длина с нахлёстами—

Закупочная длина—

Остаток по длине—

Это калькулятор количества, а не несущей способности. Диаметр, шаг, число сеток, защитный слой, усиления, анкеровку и нахлёсты назначает конструктор по нагрузкам, грунту и проекту. Теоретическая масса по формуле d²/162 может отличаться от сертификата партии.

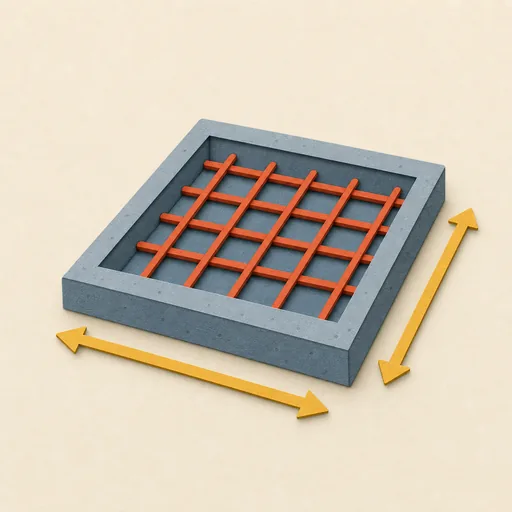

Как считается сетка плиты

Крайние стержни ставятся по введённому защитному слою. Число промежутков округляется вверх, поэтому фактический шаг не превышает заданный: ceil(чистый размер ÷ шаг) + 1.

Почему направления считаются отдельно

Стержни вдоль длины распределяются по ширине, а стержни вдоль ширины — по длине. У них могут быть разные шаги и диаметры, поэтому объединять их в одну усреднённую цифру нельзя.

Хлысты и нахлёсты

Если чистая длина стержня больше товарного хлыста, калькулятор делит его на сегменты и добавляет введённый нахлёст на каждый стык. После этого запас применяется отдельно к каждому направлению. Отрезки раскладываются в целые хлысты по их длине — простое деление общей суммы метров здесь дало бы заниженную закупку. Остатки можно использовать только по согласованной карте раскроя и стыков.
